Le choix d’un profilé en L inox sur un chantier ne se résume pas à piocher une référence dans un catalogue. La section, la longueur et la nuance conditionnent directement la tenue mécanique de l’assemblage, et les Eurocodes imposent aujourd’hui une vérification formelle que les anciennes règles empiriques ne couvraient pas.
Classe de section et état limite : ce que l’Eurocode 3 change pour un profilé en L inox
Les anciens règlements nationaux (CM66) ont cédé la place au corpus Eurocodes. Toute note de calcul structurelle s’appuie désormais sur NF EN 1990 (bases de calcul), NF EN 1991 (actions sur les structures) et NF EN 1993 (résistance des sections acier, flambement, déversement). Un profilé en L inox n’échappe pas à cette logique.
Concrètement, la première étape consiste à déterminer la classe de section du profilé (1 à 4). Cette classification dépend du rapport entre la largeur de l’aile et son épaisseur. Un profilé en L à ailes minces risque de basculer en classe 3 ou 4, ce qui limite la résistance mobilisable en flexion et interdit de compter sur la plastification complète de la section.
Nous recommandons de vérifier systématiquement les deux états limites :
- L’état limite ultime (ELU), qui couvre la ruine par flambement, déversement ou rupture de section sous charges pondérées (charges permanentes, exploitation, vent, neige selon NF EN 1991).
- L’état limite de service (ELS), qui contrôle la flèche admissible et les vibrations sous charges non pondérées, un critère souvent dimensionnant pour les longueurs importantes.
- La stabilité au flambement par flexion, à examiner dès que la longueur libre du profilé dépasse quelques dizaines de centimètres, en particulier pour les cornières comprimées.
Ignorer la classe de section revient à surdimensionner ou, pire, à sous-dimensionner le profilé. Sur de l’inox austénitique (type 304 ou 316), la limite d’élasticité diffère de celle d’un acier S235 : la nuance modifie directement la résistance de calcul.

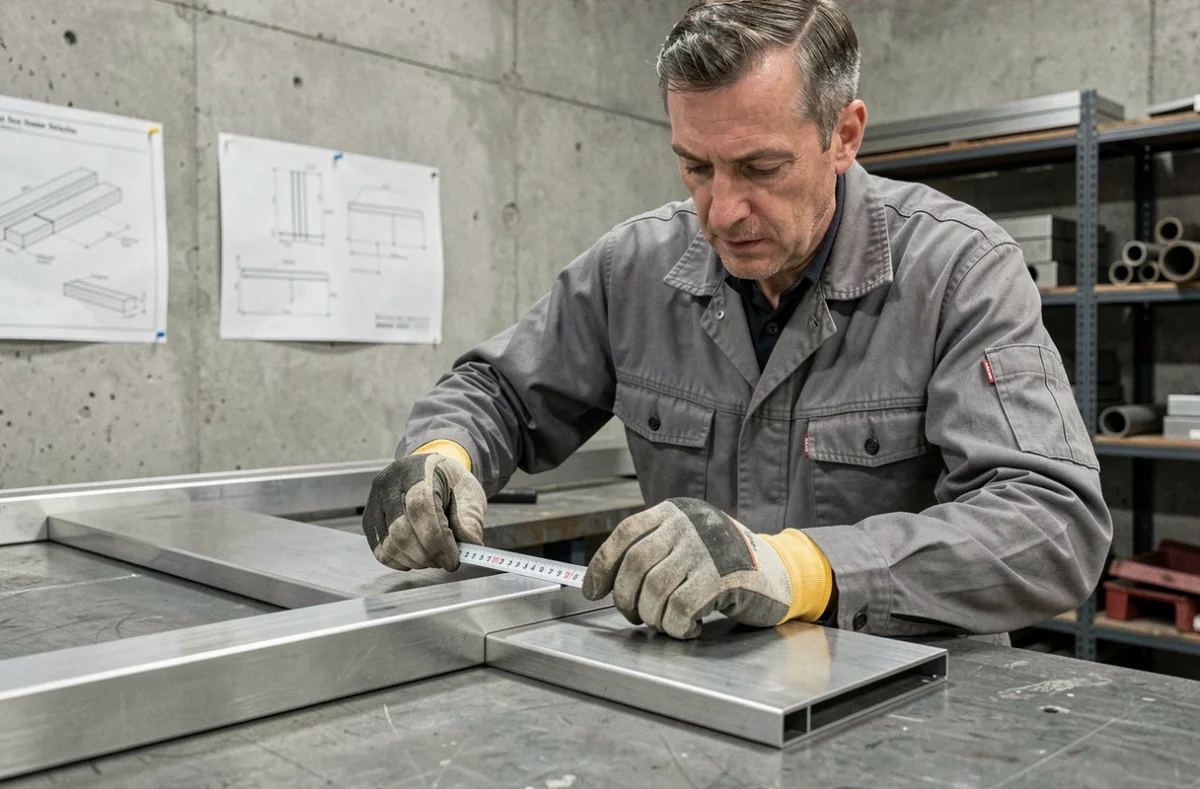

Calculer la longueur d’un profilé en L inox : portée, appuis et conditions d’encastrement
La longueur de coupe d’un profilé en L ne correspond pas à la portée nette entre appuis. Il faut intégrer les longueurs d’appui (la zone de contact sur le support), les jeux de dilatation thermique (l’inox austénitique dilate davantage que l’acier carbone) et les éventuels recouvrements d’assemblage.
Portée libre et longueur de flambement
Pour une cornière utilisée en membrure comprimée (contreventement, entretoise), la longueur de flambement dépend des conditions de liaison aux extrémités. Un encastrement parfait divise la longueur de flambement par deux par rapport à un appui simple. En pratique, sur un chantier, un assemblage boulonné se comporte rarement comme un encastrement pur. Nous utilisons un coefficient de longueur effective compris entre les deux cas théoriques, en fonction du nombre de boulons et de la rigidité de la platine.
Prise en compte de la dilatation
Sur une longueur de plusieurs mètres, un profilé inox 304 exposé à des variations thermiques marquées (façade, couverture, environnement industriel) peut générer des efforts parasites sur les fixations si aucun jeu n’est prévu. La longueur de coupe doit donc intégrer une marge fonctionnelle, calculée à partir du coefficient de dilatation linéaire de la nuance retenue.

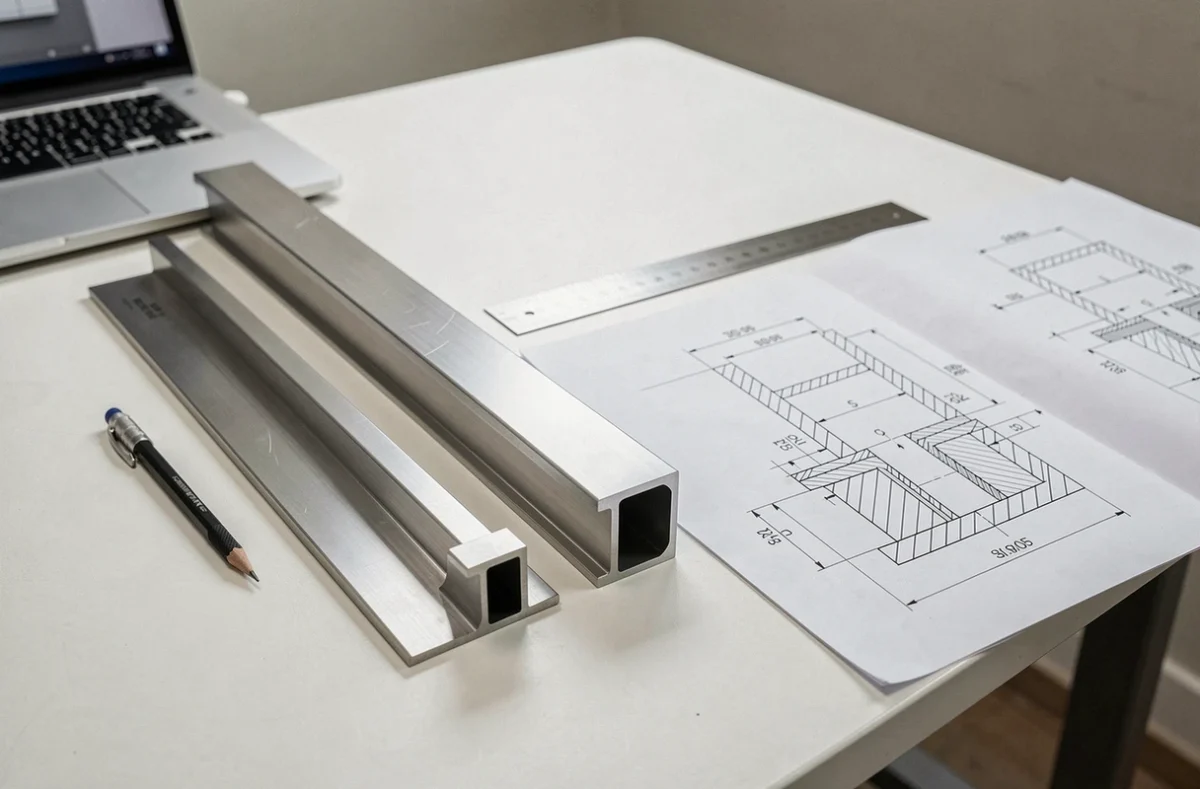

Section du profilé en L inox : rapport aile/épaisseur et inertie minimale
Le dimensionnement de la section repose sur deux paramètres liés : la hauteur des ailes et leur épaisseur. Un profilé en L à ailes égales (par exemple 50 x 50) ne travaille pas comme un profilé à ailes inégales (60 x 40), notamment parce que les axes principaux d’inertie ne coïncident pas avec les axes géométriques.
Pour un élément sollicité en traction pure (tirant, hauban), la section nette (section brute moins les trous de perçage) suffit à vérifier la résistance. En compression ou en flexion, c’est l’inertie minimale de la section qui gouverne le dimensionnement, pas la surface brute.
Une règle de proportion couramment admise pour un premier pré-dimensionnement de poutrelle simplement appuyée donne une hauteur de section d’environ un vingtième à un vingt-cinquième de la portée. Pour une cornière en L utilisée comme raidisseur ou entretoise, ce ratio se resserre : nous observons qu’un rapport portée/hauteur d’aile de l’ordre de quinze donne un point de départ raisonnable avant calcul détaillé.
Tableau de choix rapide : profilé en L inox selon le type d’effort
| Type de sollicitation | Critère dimensionnant | Paramètre clé du profilé en L |
|---|---|---|
| Traction (tirant, contreventement) | Section nette ≥ effort / limite d’élasticité | Épaisseur d’aile et nombre de boulons |
| Compression (entretoise, membrure) | Flambement par flexion (longueur de flambement / rayon de giration) | Inertie minimale, longueur libre |
| Flexion (console, support) | Module de résistance élastique ou plastique | Hauteur d’aile, classe de section |
| Effort combiné (flexion + compression) | Interaction M-N selon Eurocode 3 | Les deux axes d’inertie, épaisseur |
Ce tableau ne remplace pas une note de calcul, mais il permet de cibler rapidement le paramètre à optimiser avant de lancer un calcul complet.
Poids linéaire et approvisionnement : éviter le hors-standard
Le poids linéaire d’un profilé en L inox conditionne la manutention sur chantier et le coût matière. Les gammes standard des négociants couvrent des longueurs de barres de six mètres en général. Commander une longueur hors-standard (coupe spéciale) augmente le délai et le prix unitaire.
Avant de figer la section, nous vérifions toujours la disponibilité réelle dans la nuance visée (304, 316, duplex). Un profilé en L 80 x 80 en inox 316L sera plus difficile à sourcer qu’un 50 x 50 en 304. Adapter la section aux gammes disponibles réduit le coût sans compromettre la résistance, à condition de revalider le calcul avec le profilé effectivement approvisionné.
Le dimensionnement d’un profilé en L inox reste un exercice d’arbitrage entre résistance mécanique, disponibilité commerciale et contraintes de pose. La vérification Eurocode 3 n’est pas une formalité administrative : c’est elle qui garantit que la section et la longueur retenues tiennent réellement les efforts du projet.
